IP6503 同步降压开关转换器 集成DCP协议
概述：
IP6503是一款集成同步开关的降压转换器、支持DCP(BC1.2、Apple2.4A、三星)输出协议，为车载充电器、适配器、智能排插、行车记录仪提供完整的解决方案。
IP6503内置功率MOS，输入电压范围是8v到32V，输出电压5V，最大能提供3.1A的输出电流，IP6503的降压转换效率高至94%
IP6503的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。
IP6503的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。
IP6503具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。
IP6503有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能
IP6503采用ESOP8封装。
特性：
同步开关降压转换器
内置功率MOS
输入电压范围：8V到32V
输出电压：5V
输出电流：2.4A/3.1A
输出电压有线补功能，90mV/A
输出具有CV/CC特性（输出电流小于设定值，输出CV模式：输出电流大于设定值，输出CC模式）
转换效率最高达94%
软启动功能
输出协议
支持DCP（BC1.2、Apple2.4A、三星）协议
多重保护、高可靠性
输出过流、输入过压、输入欠压、输出短路保护
整机过温保护
ESD 4KV，直流耐压45V

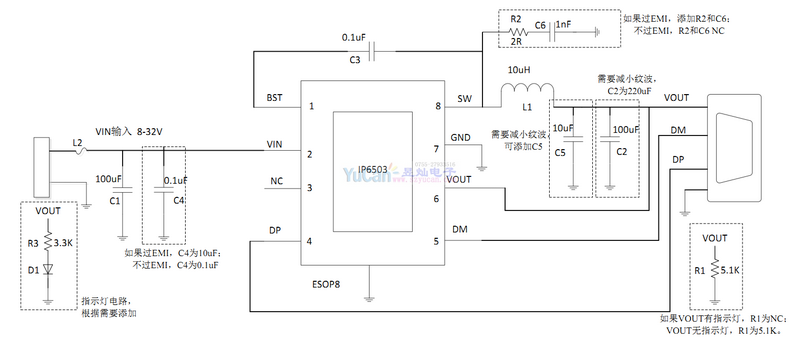

典型应用：
