YB5156 耐压10V 兼容4056的1A锂电充电IC 输入过压保护/防电池正负反接/短路断开 充电红充满绿/无电池绿亮红闪
YB5156 SOP-8 单节锂电充电 4.2V 1A 防反接
主要应用领域： 锂电池充电，消费数码电池充电,,
引脚兼容型号： TP4056
YB5156 SOP-8 单节锂电充电 4.2V 1A 防反接
主要应用领域： 锂电池充电，消费数码电池充电,,
引脚兼容型号： TP4056

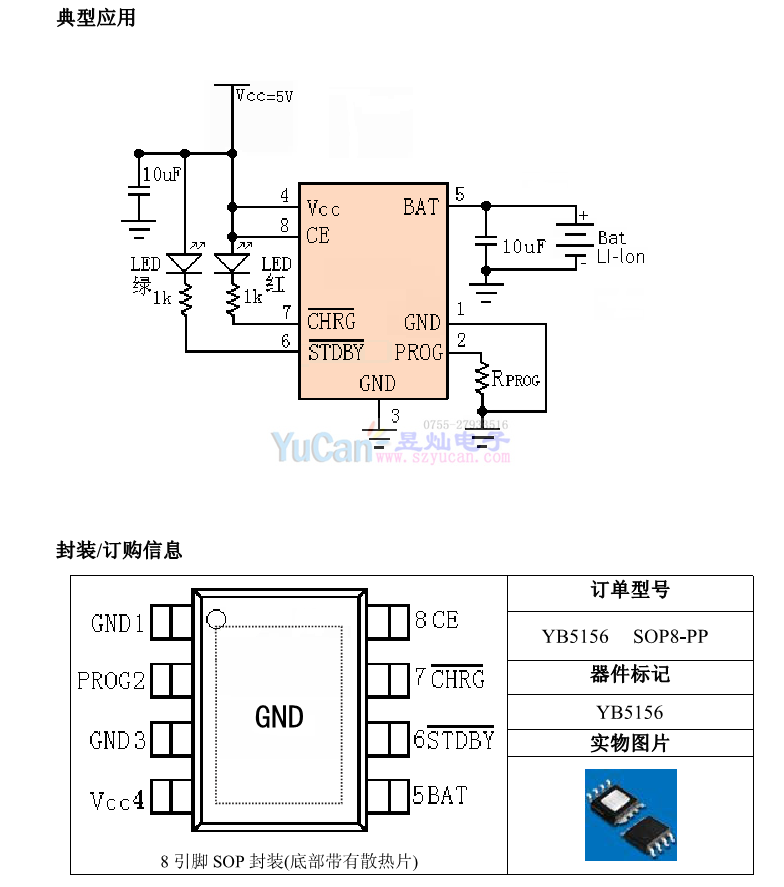

具有电池反接保护的1A线性锂离子电池充电器
概述:
YB5156是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得YB5156成为便携式应用的理想选择。YB5156可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，YB5156将自动终止充电循环。当输入电压(交流适配器或USB电源)被拿掉时，YB5156自动进入一个低电流状态，将电池漏电流降至1uA以下。YB5156的其他特点包括欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
特点：
·锂电池正负极反接保护功能;
·输出端短路保护，将充电电流降至为0电流;
·输入电源电压过压保护;
·高达1000mA的可编程充电电流
·无需MOSFET、检测电阻器或隔离二极管
·用于单节锂离子可充电电池充电
·恒压充电电压精度达到±1%的 4.2V
·恒定电流/恒定电压操作，并具有可在无过热
危险的情况下实现充电速率最大化的热调节
功能
·为了激活深度放电的电池和减小功耗，在电池电
压较低时采用小电流的预充电模式
·充电状态和充电结束状态双指示输出
·电源电压掉电时自动进入低功耗的睡眠模式
·自动再充电
·C/10充电终止
·采用8引脚SOP-PP封装。
绝对最大额定值：
·输入电源电压(Vc):-0.3V~10V
·PROG:-0.3V~V+0.3V
.BAT:-0.3V~10V
CHRG:-0.3V~10V
STDBY:-0.3V~10V
.CE:-0.3V~10V
·BAT短路持续时间:连续
·BAT引脚电流:1200mA
·PROG 引脚电流:1100uA
·最大结温:150℃
.工作环境温度范围:-40℃~100℃
·贮存温度范围:-65℃~125℃
·引脚温度(焊接时间10秒):260℃
应用：
·移动电话、PDA
·MP3、MP4播放器
.数码相机
·电子词典
·GPS
·便携式设备、各种充电器
