YB2402系列 SOP-8内置mos 具电流限制 输出可调 极简外围 输入耐压32V 输出电流 2A 2.8A 2.5A 3.2A的高效同步车充降压IC
昱灿 YB2402E SOP-8 DC-DC同步降压 30V 3.2A 100%占空比 限流可调
昱灿 YB2402C SOP-8 DC-DC同步降压 30V 2.5A 限流可调
YB2402系列 主要应用产品领域：
YB2402系列 引脚兼容替代型号：
YB2402系列 系列PDF数据手册 有不同规格系列,请联络业务人员获取.
昱灿 YB2402E SOP-8 DC-DC同步降压 30V 3.2A 100%占空比 限流可调
昱灿 YB2402C SOP-8 DC-DC同步降压 30V 2.5A 限流可调
YB2402系列 主要应用产品领域：
YB2402系列 引脚兼容替代型号：
YB2402系列 系列PDF数据手册 有不同规格系列,请联络业务人员获取.

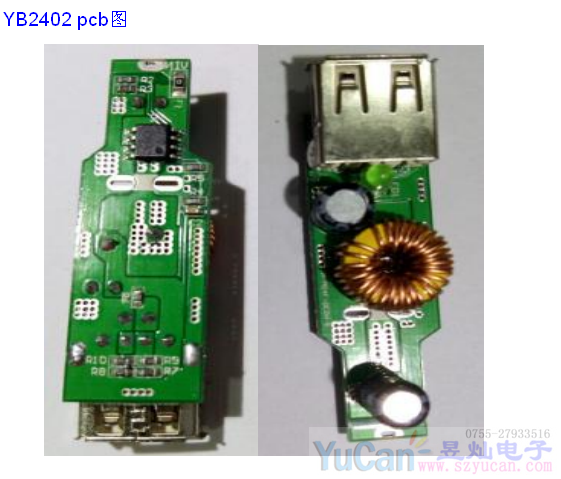

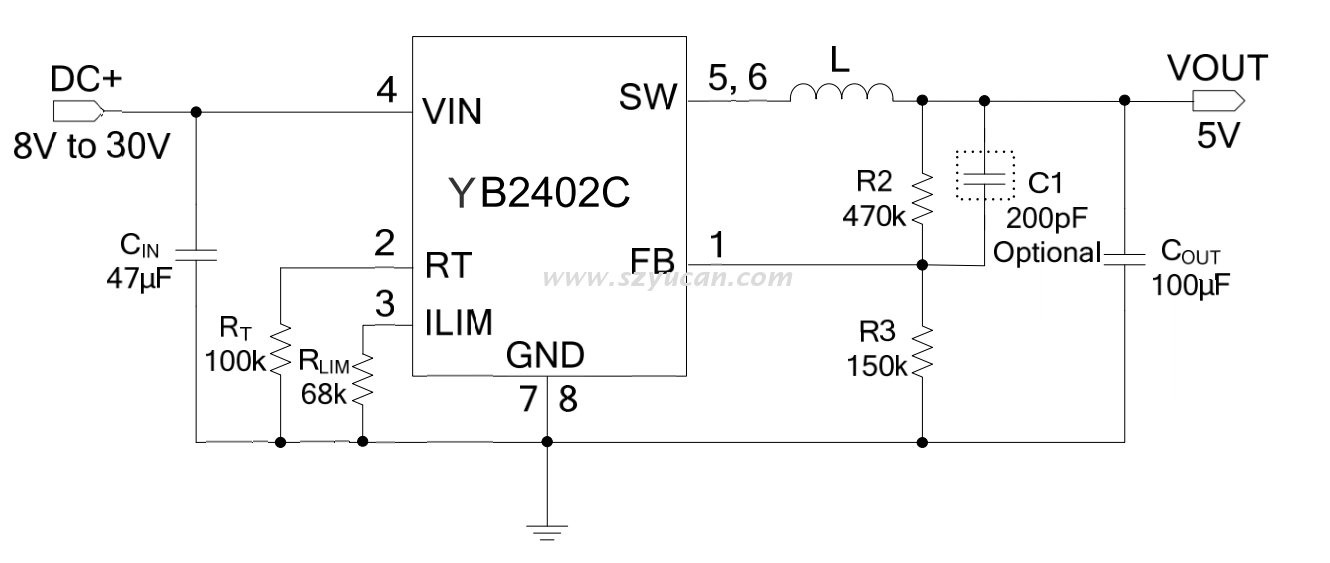

| 元件清单: | |||||||||
| 元件名 | 封装 | 规格 | 元件位 | 元件数 | |||||

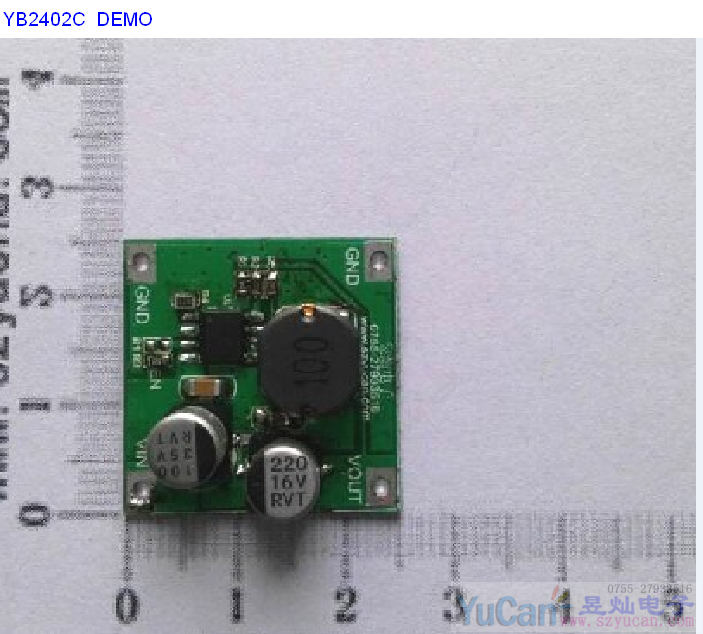

| YB2402测试模块 | PCBA | 25mm*25mm*9mm | |||||||
| 贴片电容 | 16V 10uF | 1 | |||||||
| 贴片电容 | 35V 10uF | 1 | |||||||
| 贴片固态电容 | 16V 220uF | C5 | 1 | ||||||
| 贴片固态电容 | 35V 100uF | 1 | |||||||
| 贴片电阻 | 0603 | 300K | R3 | 1 | |||||
| 贴片电阻 | 100K | R5 | 1 | ||||||
| 贴片电阻 | 62K | R6 | 1 | ||||||
| 贴片电阻 | 51K | R2 | 1 | ||||||
| 贴片电阻 | 160K | R1 | 1 | ||||||
| 电感 | CD105-10H | 1 | |||||||
| IC | ESOP-8 | YB2402 | 1 | ||||||

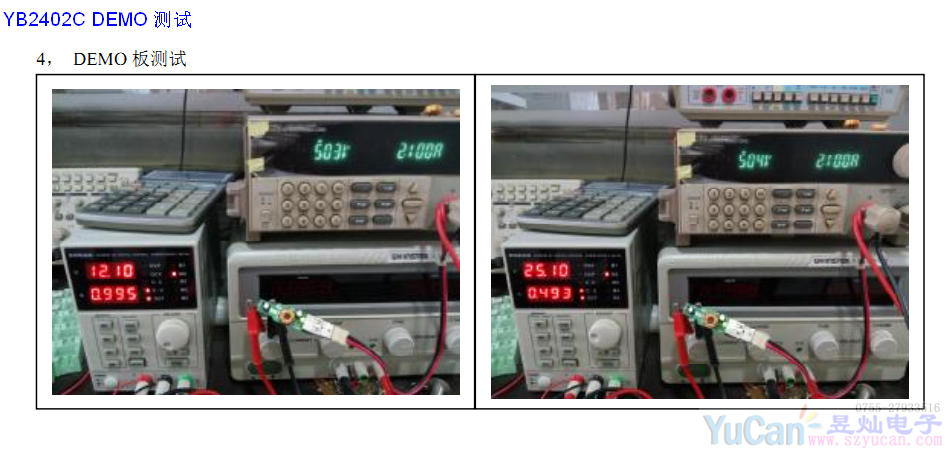

| 性能测试: | |||||||||
| 输入电压 | 输入电流 | 输出电压 | 输出电流 | η效率 | 温度 (℃) (持续工作5分钟) | ||||
| Vin〔V〕 | Iin〔mA〕 | Vout〔V〕 | Iout〔mA〕 | % | IC | MOS | 电感 | 二极管 | |
| 12 | 4.97 | ||||||||
| 12.24 | 452 | 4.98 | 1000 | 90.0% | 50℃ | 48℃ | |||
| 12.19 | 910 | 5.05 | 2000 | 91.0% | 58℃ | 53℃ | |||
| 输出过流保护值：2.7A | |||||||||
| 24 | 860uA | 4.97 | |||||||
| 24.12 | 247 | 4.98 | 1000 | 83.6% | 63℃ | 53℃ | |||
| 24.2 | 468 | 4.93 | 2000 | 87.1% | 79℃ | 66℃ | |||
| 输出过流保护值：2.5A | |||||||||
| 其他测试： | |||||||||
| 带载启动测试： | VIN=24V VOUT=4.97 IOUT=2A 带载启动OK | ||||||||
| 输出短路测试: | VIN=24V 短路电流34mA VIN=12V 短路电流68mA | ||||||||
| 测试条件: 室温25-27度 | |||||||||
| 以上测试可能根据PCB布局 测试方法 测试仪器等略有差异 故只供参考品应用实测为准. | |||||||||

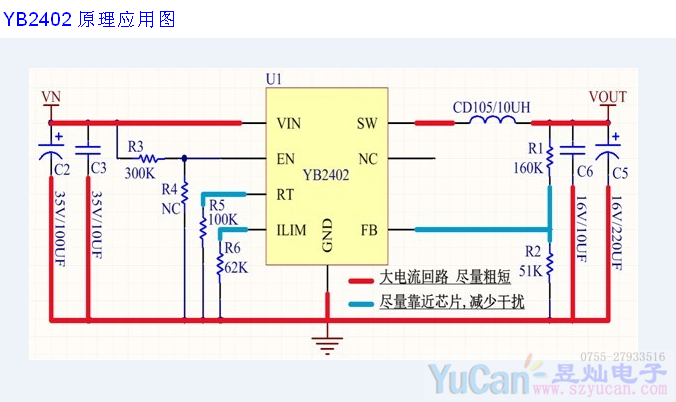

| PCB布局建议： | |||||||||
| 1.电感及输出电容、反馈电阻要尽最大可能接近IC各功能引脚，减少线路引起的损耗. | |||||||||
| 2.FB端外接的反馈电阻回路要尽量短，并且FB端电阻回路不要通过PCB过孔连接，以减少回路损耗及干扰，此点对升压效率也有较大影响. | |||||||||
| 3.从IC供电到输出端大电流环路、要尽最大可能加宽加大PCB板铜泊面积,有利于电路热量散发,工作稳定. | |||||||||
| 4.EN端控制IC工作与否，请确定EN端的连接状态. | |||||||||
| 5.电感须使用与之相配的功率电感，根据电路工作电流选择合适的线径尺寸. | |||||||||
5， 注意事项
（1） 输出端电容应用中容量不能太大，建议用 220UF。开关频率建议用在 130KHZ 以上。FB 脚对输出正极的电容建议
用 100-220PF。
（2） 由于芯片是内部采样，输出限流点的分布会较大一些，建议限流点在设置时要预留一定的余量。不适合对线补和限
流精度要求较高的客户。
（3） PCB 布局时VIN，GND，SW，VOUT等功率直线尽量要粗，短，直。
（4） FB 脚走线尽量远离 SW信号，并且取样走线需要从输出电容正极接点取。外围最好使用地线包围。
（5） 输入电容要靠近芯片 VIN 和 GND引脚，输入地，输出地，芯片地线尽量靠近。
（6） 芯片和电感在布局时最好能错开放置，芯片第 5，6，7，8 脚散热焊盘覆铜面积越大越好，以利散热。
6， EMC 改善措施
（1） Layout：要保证功率环路面积小，地面积大，输入电容靠近芯片，SW引线尽量短。
（2） 可在 SW到地间加一个吸收电路：10 欧姆+1NF 来吸收开关尖峰。
YB2402系列 产品手册/数据手册/PDF下载
YB2402C.PDF
