G2506系列 SOT23-5 封装的通用型高效DC降压IC 具有1.8V 3.3v ADJ等多种输出电压规格
G2506AKE12 SOT23-5 1.2V
G2506AGE33 SOT23-5 3.3V
G2506ACE18 SOT23-5 1.8V
G2506AAEADJ SOT23-5 ADJ
G2506AKE12 SOT23-5 1.2V
G2506AGE33 SOT23-5 3.3V
G2506ACE18 SOT23-5 1.8V
G2506AAEADJ SOT23-5 ADJ
G2506 低成本同步降压转换器
概述:
G2506是一款采用恒定频率,电流模式架构的高效率同步降压稳压器。该器件提供可调版本和固定输出电压,如1.2V,1.3V,1.8V等。无负载供电电流降至为300uA。
特性:
高效率96%
1.5MHz恒定开关频率
VIN=3V时700mA输出电流
集成主开关和同步整流器无需肖特基二极管
2.5V至6.5V输入电压
输出电压低至0.6V
100%占空比
静态电流:300μA(输入<4.2V)
斜率补偿电流模式控制,实现出色的线路和负载瞬态响应
短路保护
1uA关机电流
采用SOT23-5封装

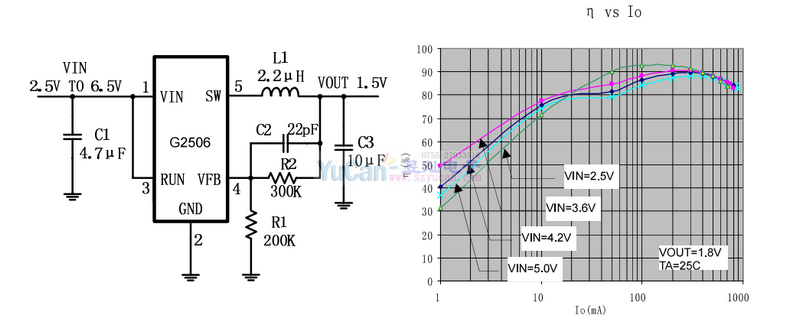

典型应用:
