G8738系列 具有限流可调及工作状态指示功能 耐压28V 内置MOS 极小封装 极少外围元件 输出6-8A大电流同步高效降压芯片
G8738A QFN3x3-10 ADJ 输入28V 输出可调 电流 8A
G8738H QFN3x3-10 ADJ 输入28V 输出可调 电流 6A



 G8738A 内置28V/8A MOS大电流DCDC降压芯片



概述:



G8738A是一颗高效同步降压DC-DC稳压器,在散热良好的情况下能够提供最大8A连续电流。 G8738A可工作于4.0V至28V的宽输入电压范围,并集成了低内阻功率MOS 可最大限度地降低传导损耗

G8738A采用即时PWM架构,可实现快速瞬态响应和较高的转换效率。在连续导通模式下以800kHz频率工作,可以最小化电感器和电容器的尺寸,便于PCB布局。

采用QFN3*3小型封装



特性:



4.0-28V宽输入电压范围

内置低内阻开关MOS

即时PWM架构实现快速瞬态响应

内部600uS软启动限制浪涌电流

频率800kHz

8A连续电流输出能力

±1% 0.6V参考电压

打嗝模式SCP,OVP

热关断,自动恢复

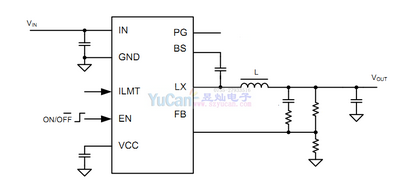

典型应用:
