YB8620 降压恒流 SOT23-6 外置mos电流灵活 PWM信号或使能控制 自带2.5V输入欠压保护
YB8620 SOT23-6 24V 2.5A



 SY8620 外置MOS大功率LED降压恒流驱动芯片



概述:



  YB8620是一款高效稳定的高亮度LED降压恒流驱动芯片,内置高精度比较器,固定关断时间控制电路,恒流驱动电路等,适合单个或多个大功率LED串并联使用YB8620采用固定关断时间的峰值电流控制方式,其工作频率最高可达1MHz,可使外部电感和滤波电容体积减小,效率提高,节省PCB面积。在EN端加PWM信号,可调节LED灯的亮度。

YB8620通过调节外置电流检测电阻的阻值来设置流过LED灯的电流,从而设置LED灯的亮度,流过LED灯的电流可从几十毫安到2.5A。

工作于-40°C~+85°C。



特性:



宽输入电压范围:2.5V-24V

高效率:可高达90%

典型内部集成稳压源值:3.5V

最大工作频率:1MHz

芯片供电欠压保护:2.5V

亮度可调:EN端加PWM信号,低电平有效

可直接与3功能5功能芯片或MCU的输出连接

关断时间可调

外置Mos最大可驱动2.5A电流可调

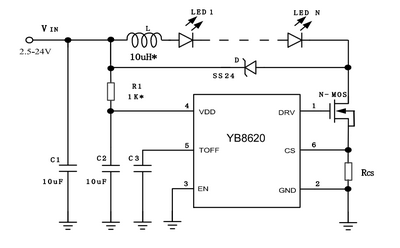

典型应用:
