TP5000 开关型单节/双节 锂电/磷酸铁锂电池充电管理IC
TP5000 QFN4x4-16 开关式锂电充电
TP5000X ESOP-8 开关式内置mos 锂电 磷酸铁电池充电


主要应用领域:
引脚兼容型号:

TP5000.PDF
TP5000X.PDF


width=700





TP5000 开关降压型2A锂电池充电芯片



概述:



TP5000是一款开关降压型单节锰锂电池/磷酸铁锂电池充电管理芯片。其QFN-16超小型封装与简单的外围电路,使得TP5000非常适用于便携式设备的大电流充电管理应用。同时,TP5000置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控。

TP5000具有宽输入电压,对电池充电分为涓流预充、恒流、恒压三个阶段,涓流预充电电流、恒流充电电流都通过外部电阻调整,最大充电电流达2A.TP5000采用频率800kHz的开关工作模式使它可以使用较小的外围器件,并在大电流充电中仍保持较小的发热量.TP500内置功率 PMOSFET、防倒灌电路,所以无需防倒灌肖特基二极管等外围保护.TP500的恒流功能,也可以用在2串锂电池或4串干电池输入,恒流驱动0.5-7W白光LED。



特性:



单节4.2V锰锂或3.6V磷酸铁锂电池充电

内置功率M0SFET,开关型工作模式,器件发热少,外围简单

可编程充电电流,0.1A--2A

可编程预充电电流,10%-100%

无需外接防倒灌肖特基二极管

宽工作电压,最大达到9V

两路LED充电状态指示

芯片温度保护,过流保护,欠压保护

电池温度保护、短路保护

开关频率800KHz,可用电感2.2uH-10uH

自动再充电功能

小于1%的充电电压控制精度

涓流、恒流、恒压三段充电,保护电池

采用QFN-16 4m*4m超小型封装

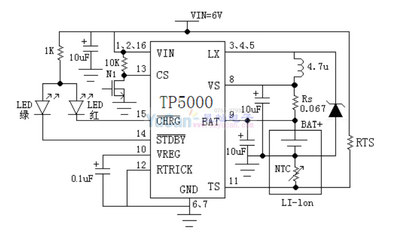

典型应用:
