G3406L-ADJ SOT23-5 通用型 低成本 800mA 占空比100%低压差 DC-DC同步降压芯片
G3406L-ADJ SOT23-5 ADJ输出可调



 G3406L 低成本同步降压转换器



概述:



    G3406L是一款由基准电压源、振荡电路、比较器、PWM/PFM控制电路等构成的CMOs降压DC/DC调整器。利用 PWM/PFM自动切换控制电路达到可调占空比,具有全输入电压范围(18-55V)内的低纹波、高效率和大输出电流等特点

G3406L内置功率 MOSFET,使用过压、过流、过热、短路等诸多保护电路,在超过控制值时会自动断开,以保护芯片。本产品结合了微型封装和低消耗电流等特点,最适合在移动设备的电源内部使用。



特性:



高效率:        最大效率可达95%

大的输出电流:   800mA

静态电流典型值: 40uA

输出纹波:       <±0.4%

低压操作:       可达100%占空比

PWMPFM自动切换: 占空比自动可调以保持很大负载范围内的高效率、低纹波

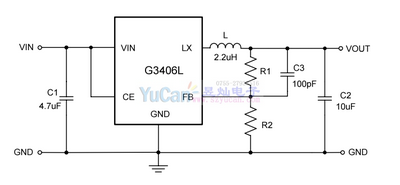

典型应用:
