G2406A SOT23-5封装700mA 高效同步降压IC 具有多种输出电压规格
G2406AKE12 SOT23-5 1.2V
G2406AGE33 SOT23-5 3.3V
G2406ACE18 SOT23-5 1.8V
G2406AAEADJ SOT23-5 ADJ



 G2406 小电流DCDC降压控制器



概述:



    G2406是高效同步PWM降压型DC/DC转换器,工作电压范围为2.2V至5.5V  G2406适用于单节锂电池供电应用。

G2406具有100%占空比能力延长了便携式设备的电池寿命,而静态电流在无负载时为200uA,在关断时降至<1UA 内置同步开关不需要外部肖特基二极管可提高效率。 1.0MHZ/1.4MHZ开关频率允许使用纤巧,扁平的电感器和陶瓷电容器,从而最大限度地减少整体解决方案占板面积G2406转换器采用行业标准TSOT/SOT-23-5L封装



特性:



高达95%的效率

电流模式操作,实现出色的线路和负载瞬态响应

700 mA输出电流

低静态电流:200uA

输出电压:0.6V-5.5V

自动PWM/PFM模式切换

无需肖特基二极管

工作频率:1.0MHz用于固定输出电压和1.4MHz可调节输出电压

短路保护

关断静态电流:<1uA

薄型TSOT/SOT-23-5L封装

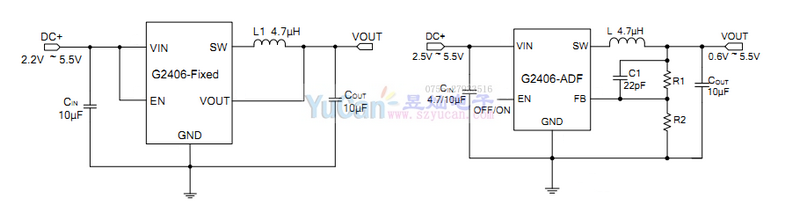

典型应用:
