TD8655 40V耐压 外置mos多路输出大电流降压IC
TD8655 QFN4x4-20 外置mos同步降压



TD8655 40V/10A外置MOS 1/2/4路输出限流同步降压芯片



概述:



    TD8655是一款DC/DC同步降压控制器,具有四个限流引脚,适用于多种多输出应用。它的设计允许在9V至40V的宽电源电压范围内工作。它具有高侧和低侧驱动器,允许使用两个外部电源NMOS进行同步配置。该IC可在恒定电流(CC)和恒定电压(CV)模式下工作TD8655作为DC-DC降压控制器工作,在1.2V至28V的恒定电流(CV)下提供多路输出,输出电流高至10A或以上。它具有恒定电流(CC)模式,因此可以在外部设置输出电流,精度为±7%

电流模式控制和外部电源反馈控制具有良好的线路和负载调节,灵活的外部设计有四个独立的电流限制控制引脚,用于四个独立负载。每个电流限制可以通过电阻器(RCS)设置为100mv。输出峰值电流限制在正常操作期间工作





特性:



Vin:8.5V to 40V

Vout: 1.2V to 28V; typical at 5V

CC/CV Mode Control

PFM Mode for Increased Light Load Efficiency

4 outputs current precision OCP: Adjustable Current-Limit Protection

Burst mode when OCP/SCP occur

Protection

       NMOS peak current limit: accuracy: ~10%

       Output short protection: reduce input current to less than 20mA(RMS)

       OVP(output Over-Voltage Protection)

       Output FB short protection

       Temperature shut down(OTP)

Adjustable Output Cable Resistance Compensation

Duty:0~97%

Switching Frequency: 100kHz to 300KHz

Integrated MOSFET Drivers

QFN20 Package

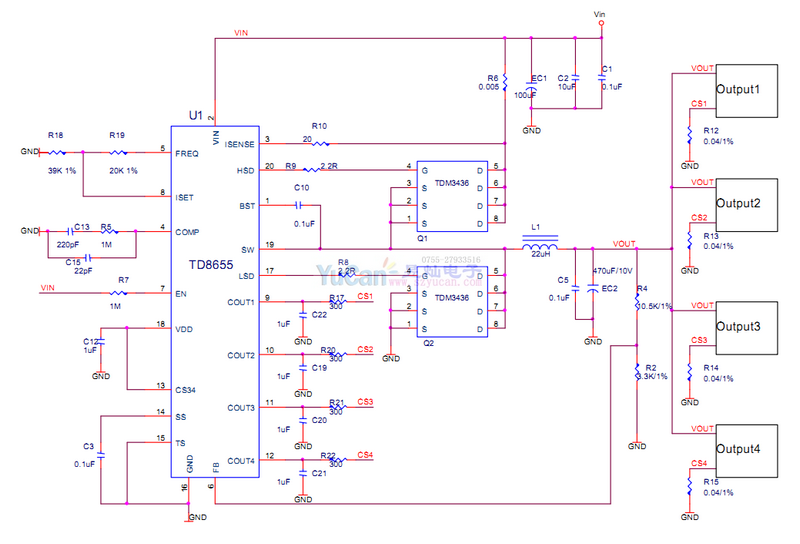

典型应用:
