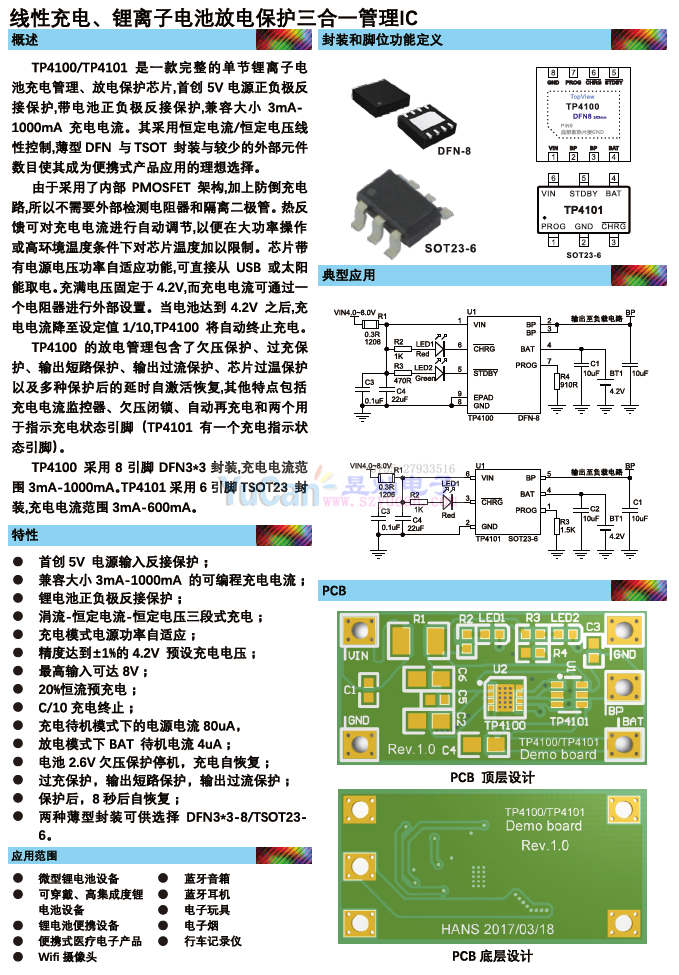

TP4100-TP4101 充电和锂电保护合二为一的集成芯片 适用于放电1.2A内的小体积应用环境
TP4101 SOT23-6 充电0.5A 过流保护1A
TP4100-42 DFN3x3-8 充电1A 过流保护1A



概述

TP4100/TP4101是一款完整的单节锂离子电池充电管理、放电保护芯片,首创5V电源正负极反接保护,带电池正负极反接保护,兼容大小3mA-1000mA充电电流。其采用恒定电流/恒定电压线性控制,薄型DFN与TSOT封装与较少的外部元件数目使其成为便携式产品应用的理想选择。由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。芯片带有电源电压功率自适应功能,可直接从USB或太阳能取电。充满电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。当电池达到4.2V之后,充电电流降至设定值1/10,TP4100将自动终止充电。TP4100的放电管理包含了欠压保护、过充保护、输出短路保护、输出过流保护、芯片过温保护以及多种保护后的延时自激活恢复,其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电状态引脚(TP4101有一个充电指示状态引脚)。TP4100采用8引脚DFN3*3封装,充电电流范围3mA-1000mA。TP4101采用6引脚TSOT23封装,充电电流范围3mA-600mA。

特点

·首创5V电源反接保护;

·兼容大小3mA-1000mA的可编程充电电流;

·涓流-恒定电流-恒定电压三段式充电;

·充电模式电源功率自适应;

·精度达到±1%的4.2V预设充电电压;

·最高输入可达8V;

·20%恒流预充电;

·C/10充电终止;

·充电待机模式下的电源电流80uA,

·放电模式下BAT待机电流4uA;

·电池2.6V欠压保护停机,充电自恢复;

·过充保护,输出短路保护,输出过流保护;

·保护后,8秒后自恢复;

·两种薄型封装可供选择DFN3*3-8/TSOT23-6。
