G1506 SOT23-5 LED恒流背光驱动电路 1-7灯串联恒流 多用于背光驱动
G1506 SOT23-5 LED驱动 最大串联7颗LED灯



 G1506小电流升压型LED驱动芯片



概述:

    G1506是一种专为以恒定电流来驱动白光LED而设计的升压型DC/DC变换器。该器件能利用一节锂离子电池来驱动两个、三个或四个串联的LED采用LED串联连接的方法可以提供相等的LED电流·从而能获得均匀的亮度且无需镇流电阻器。

G1506的开关频率为1.3MHz,因而允许采用小巧的外部元件。由于可使用数值仅为0.22uF的输出电容器,因此,与其他的解决方案相比,在占用空间和成本上均有所节省。95mV的低反馈电压最大限度地降低了电流调节电阻器的功耗,从而提高了效率。

G1506采用SOT-23封装



特性:



固有匹配的LED电流

高效率:84%(典型)

可由一个3.2V电源驱动多达四个LED

可由一个5V电源驱动多达六个LED

性能稳定的36V双极开关

快速1.3MHz开关频率

采用高度仅1mm的纤巧型电感器

只需0.22uF的输出电容器

采用扁平的SC70和 ThinSOT封装

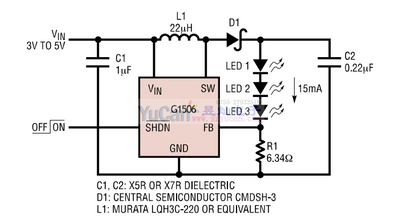

典型应用:
