YB4055系列 SOT23-6 双灯指示 700mA 具有反接保护 短路保护功能的高性价比通用型单节锂电充电芯片
YB4055S SOT23-6 4.2V 700mA 输入10V耐压 7V过压保护 输出具反接保护短路切断保护
YB4055SL SOT23-6 4.2V 700mA 7V过压保护 比灯指示 充电红灯充满灭
YB4055S SOT23-6 4.2V 700mA 输入10V耐压 7V过压保护 输出具反接保护短路切断保护
YB4055SL SOT23-6 4.2V 700mA 7V过压保护 比灯指示 充电红灯充满灭
YB4055单节锂电池线500MA性充电芯片
概述：
YB4055是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得YB4055成为便携式应用的理想选择YB4055可以适合USB电源和适配器电源工作由于采用了内部 PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置当充电电流在达到最终浮充电压之后降至设定值1/10时，YB4055将自动终止充电循环。
当输入电压（交流适配器或USB电源）被拿掉时，YB4055自动进入一个低电流状态，将电池漏电流降至1uA以下.YB4055的其他特点包括充电电流欠压闭锁自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

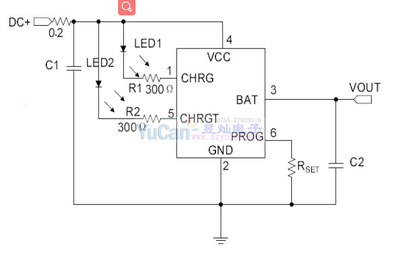

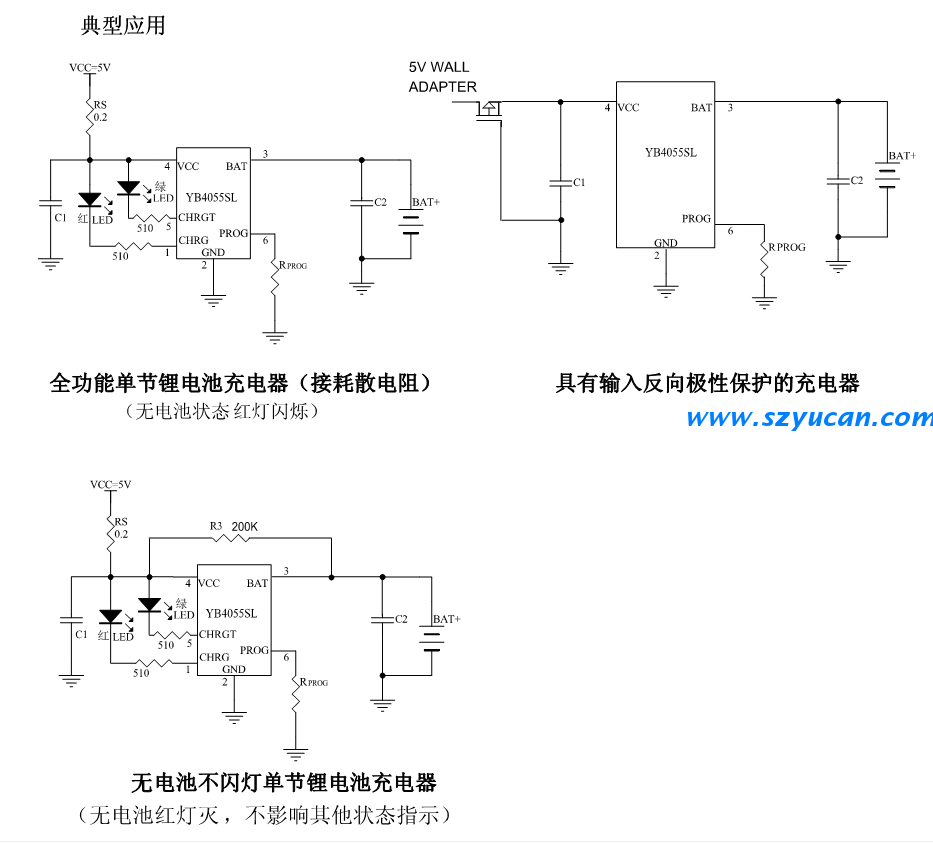

典型应用：
YB4055SL.PDF SOT23-6 4.2V 700mA 7V过压保护 比灯指示 充电红灯充满灭
特性：
- 高达700mA的可编程充电电流：
- 无需MSFT、检测电阻器或隔离二极管：
- 用于单节锂离子电池、采用S023-6封装的完整线性充电器
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；
- 精度达到±1%的4.2V预设充电电压；
- 自动再充电；
- 充电状态输出引脚
- C/10充电终止；
- 2.8V涓流充电器件版本；

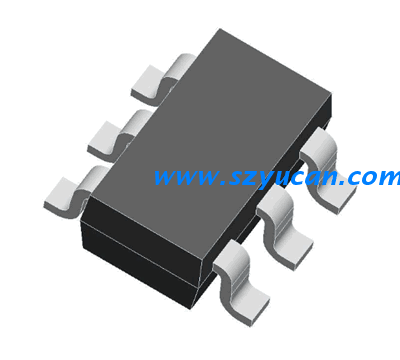

- 采用6引脚S0T-23封装
YB4055S.PDF SOT23-6 4.2V 700mA 输入10V耐压 7V过压保护 输出具反接保护短路切断保护
特性：
- 锂电池正负极反接保护功能：
- 输出端短路保护，将供电电流降至为0：
- 输入电源电压过压芯片关断保护
- 高达700mA的可编程充电电流：
- 无需 MOSFET、检测电阻器或隔离二极管
- 用于单节锂离子电池、采用SOT23-6封装的完整线性充电器：
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能：
- 精度达到±1%的4.2V预设充电电压：
- 自动再充电：
- 充电状态输出引脚C/10充电终止：
- 待机模式下的供电电流为25uA：
- 2.9V涓流充电器件版本：
- 采用6引脚S0T-23封装
