YB1109系列 SOT23-6小体积 通用型 内置MOS高效开关升压芯片 宽电压 大电流 输出可调 高可靠 同类芯片电流较大 兼容FP6291
昱灿 YB1109HL SOT23-6 DC-DC异步升压2.3-5.5V vin-16V 内置4A mos 低成本大电流
昱灿 YB1109D SOT23-6 DC-DC异步升压 ADJ 内置MOS 输入2.3-18V 输出vin-28V
昱灿 YB1109HR SOT23-6 DC-DC异步升压 兼容FP6291
昱灿 YB1109MB SOT23-6 DC-DC异步升压 同类芯片电流较大 2.1V输入过压保护 过流 过温保护


YB1109系列 主要应用产品领域: 小风扇,电池升压,家电控制板,电池升压板,锂电升压,升压转换,
YB1109系列 引脚兼容替代型号: FP6291,SY7152,SY7208,

YB1109系列 系列PDF数据手册 有不同规格系列,请联络业务人员获取.


YB1109系列 产品手册/数据手册/PDF下载
YB1109D.PDF
YB1109HR.PDF
YB1109MB.PDF

 YB1109 高效率异步升压转换芯片



概述:



   YB1109是一款具有固定工作频率的高效电流模式升压转换器。 YB1109集成了一个非常低内阻的NMOSFTET,以减少功率损耗并实现高效率。最高效率高达93%。 1.2MHz工作频率可最小化电感和电容值,内部补偿网络减少外部元件数量。 SOT23-6封装为PCb布局提供了最佳解决方案



特性:



YB1109H

具有宽输入范围:2-18V输入

内置4A低内阻MOS/80mR

1.2MHz开关频率

高达93%效率

欠压锁定保护

过温保护

1uA关断电流

紧凑型封装:SOT23-6



YB1109MB

2.5-6V的输入

内置4.5A低内阻MOS/70mR

1.2MHz开关频率

高达93%效率

欠压锁定保护

过温保护

1uA关断电流

参考电压0.6V

紧凑型封装:SOT23-6

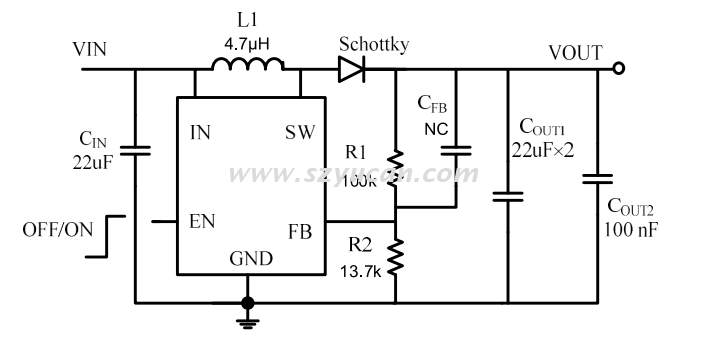

典型应用:
