IP5328系列 支持双向PD3.0 快充 QC2.0/3.0 MTK等多种协议的移动电源IC
IP5328P QFN40



IP5328P 支持双向快充等协议移动电源SOC



概述:



   IP5328P是一款集成QC2.0/QC3.0输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0输出快充协议、USB-C/PD2.0/PD3.0输入输出协议、USB-C/PD3.0-PPS输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC,为快充移动电源提供完整的电源解决方案。

可同时支持 USBA*2,USB-B,USB-C四个USB口,单独使用任何一个USB口都可以支持快充,同时使用两个及以上输出口时,只支持5V.

IP5328P的高集成度与丰富功能,只需一个电感实现降压与升压功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本

IP5328P的同步开关升压系统可提供最大18W输出能力,即使电池电压较低时输出18W仍能保持90%以上的效率。空载时,自动进入休眠状态。

IP5328P的同步开关充电系统,提供高达5.0A充电电流。内置IC温度、电池温度和输入电压控制环路,智能调节充电电流。

IP5328P内置USB-C&PD20/PD30协议

IP5328P内置14bit ADC,精确测量电池电压和电流可通过I2C访问ADC数据.IP5328P内置电量计算法,可准确获取电池电量信息。可定制电池电量曲线,以精准显示电池电量。

IP5328P支持1/2/3/4颗LED电量显示,智能识别电量显示模式:支持照明功能:支持按键。



特性:



同时支持多个USB口

支持多种快充协议QC2.0/QC3.0/FCP/AFC/SFCP/MTK/USB C DRP/BC1.2

集成USB Power Delivery(PD2.0/PD3.0) 协议

充电最大电流5A

自适应充电电流调节

支持4.2V,4.35V,4.4V,4.5V电池

输出5V/3.1A,9V/2A,12V/1.5A

同步开关放电效率高达95%

内置14bit ADC和电量计

支持1-4灯显示

自动手机插入拔出检测

智能识别负载,轻载自动待机

支持按键,内置照明灯驱动

多重保护 过压,欠压,过流,短路,过温度保护。

内置mos外围器件少BOM简单

6*6*0.5 QFN40封装

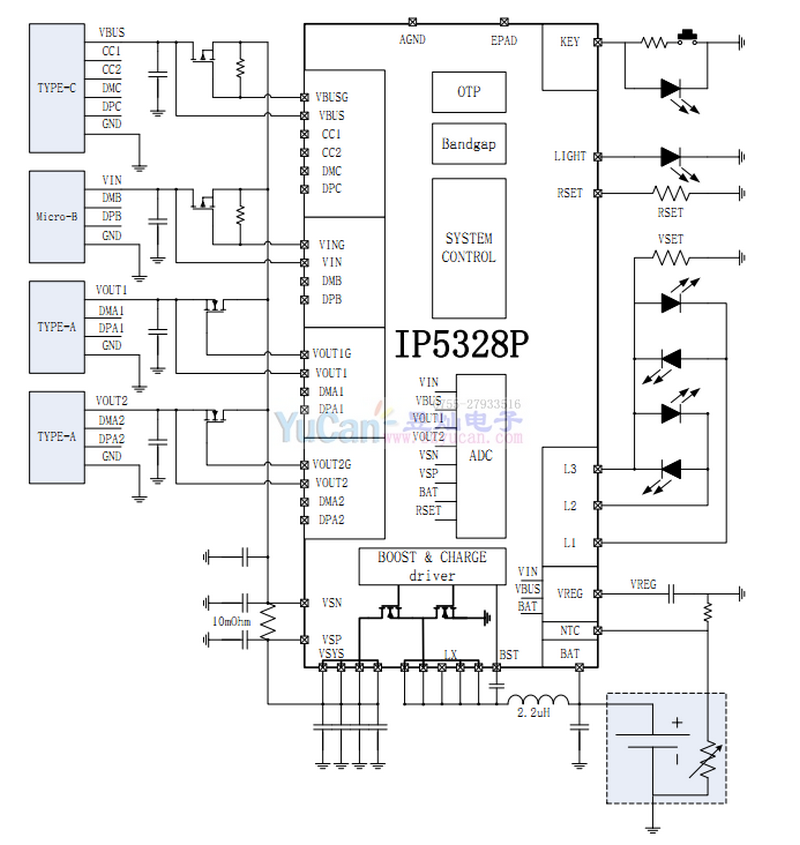

典型应用:
