TP4056 1A线性锂电池充电芯片
概述:
TP4056是一款完整的单节锂离子电池采用恒定电流恒定电压线性充电器。其底部带有散热片的SOP8/MSOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择.TP4056可以适合USB电源和适配器电源工作由于采用了内部 PMOSFET架构,加上防倒充电路,所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时,TP4056将自动终止充电循环。
当输入电压(交流适配器或USB电源)被拿掉时,TP4056自动进入一个低电流状态,将电池漏电流降至2uA以下.TP4056在有电源时也可置于停机模式,以而将供电电流降至55uA.TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚
特性:
高达1000mA的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用SOP封装的完整线性充电器
恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1.5%的4.2V预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
C/10充电终止
待机模式下的供电电流为55uA
2.9V涓流充电器件版本
软启动限制了浪涌电流
电池温度监测功能
采用8引脚SOP-PP/MSP-PP封装。

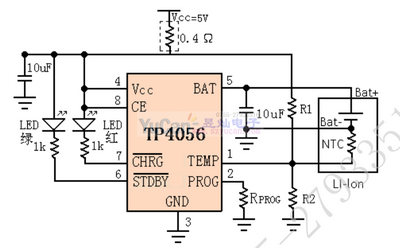

典型应用:
