TP4067系列 3mA-600mA 线性锂离子电池充电器 最高输入可达8.0V 输入端反接保护 锂电池正负极反接保护 电源自适应
TP4067-3.7V SOT23-6 3.7V 磷酸铁锂充电
TP4067-2.8V SOT23-6 钛酸锂电池充电
TP4067-4.2V SOT23-6
TP4067-4.35V SOT23-6 锂电充电



 TP4067 带电池反接保护500MA线性锂电池充电芯片



概述:



    TP4067是一款完整的单节锂电池充电器,带电池正负极反接保护输入电源正负极反接保护的单芯片,兼容大小3mA-600mA充电电流。采用涓流、恒流、恒压控制,SOT23-6封装与较少的外部元件数目使得TP4067成为便携式应用的理想选择.TP4067可以适合USB电源和适配器电源工作。

由于采用了内部 PMOSFET架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压可分为三档:4.35V、4.2V、3.7V充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后,充电电流降至设定值1/10,TP4067将自动终止充电当输入电压(交流适配器或USB电源)被拿掉时,TP4067自动进入一个低电流状态,电池漏电流在1uA以下.TP4067的其他特点包括电源自适应、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。



特性:



兼容大小3mA-600mA的可编程充电电流

Vcc输入端反接保护

锂电池正负极反接保护

用于单节锂离子电池:

电源自适应;

具有可在无过热危险的情况下实现充电速率最大化的热调节功能;

带涓流、恒流、恒压控制;

可直接从USB端口给电池充电;

精度达到1%的预设充电电压

最高输入可达8.0V

自动再充电

2个充电状态开漏输出引脚

C/10充电终止;

待机模式下的供电电流为65μA

软启动限制了浪涌电流;

采用6引脚SOT-23封装。

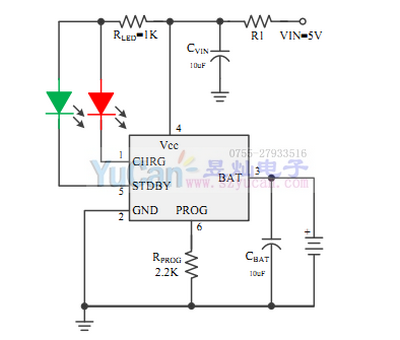

典型应用:
