SY7120 工作电压2.8-16V 内置10A MOS大电流 同步开关升压芯片 具有限流调节功能
SY7120RAC QFN3x3-20

主要应用领域:
引脚兼容型号:

SY7120RAC.PDF




SY7120 内置10A MOS高效率同步升压芯片



概述:


    SY7120是一种高效率、高功率密度同步升压调节器。该装置采用自适应恒关时间和电流模式控制。集成的低内置MOS开关使传导损耗最小化SY7120提供可选的PFM/PWM轻载运行模式。该装置的特点是循环由周期峰值电流限制。采用可编程伪恒频实现输出电压纹波小、外部电感和电容尺寸小。



特性:


输入范围:2.8 -16V

可编程伪恒频:300kHz-2MHz

内部低内阻开关主FET

PFM/PWM可选轻载运行方式

内部循环补偿

可编程峰值电流极限

内部软启动时间限制涌流。

输入电压UVLO

过温度保护

过电压保护

符合RoHS和无卤

封装QFN3x3-20

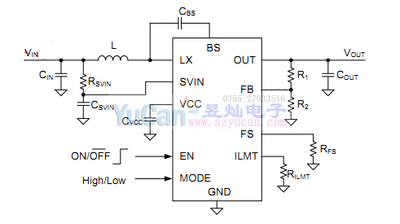

典型应用:
