ME4057 SOP-8 1A线性锂电充电芯片4.2V 4.35V电压版本
ME4057ASPG-N SOP-8
ME4057DSPG SOP-8
ME4057ASPG SOP-8


主要应用领域:
引脚兼容型号:

http://www.szyucan.com/upfile/IC-microne/ME4057.pdf



 ME4057 线性1A锂电池充电芯片4.2V/4.34V



概述:


    ME4057是一款完整的单芯锂离子电池恒流恒压线性充电器。底部有一个热增强的8针SOP封装和低外部组件数,使ME4057最适合便携式应用程序。此外ME4057是专门设计用于USB电源规格内工作不需要外部检测电阻和不需要阻塞二极管由于内部PMOSFET架构.热反馈调节充电电流使在无过热危险的情况下最大化充电电流,充电电压是固定在4.2V/4.34 V,和充电电流可以在外部程序一个电阻器。当充电电流降至程序值的1/10时,ME4057自动结束充电周期。当输入电源(壁挂式适配器或USB电源)被移除时,ME4057自动进入低电流状态,将电池漏电流降至小于2uA。ME4057可以进入关机模式,将电源电流降低到55uA。其他功能包括电池温度监视器。欠压锁定,自动充电和两个状态脚指示充电和充电终止。



特性:


电池反接保护。

可编程充电电流高达1A

无需MOSFET电感电阻或阻塞二极管

完整的单芯锂离子电池SOP8线性充电器

恒流恒压运行,热调节,最大限度提高充电速度,无过热风险。

预设4.2 v / 4.34 v充电电压精度±1%

自动充电

充电状态有两种状态指示,无电池和电池故障指示

C/10充电终止停机

电源电流55uA

2.9V涓流电流充电阈值

软启动限制涌流

电池温度传感

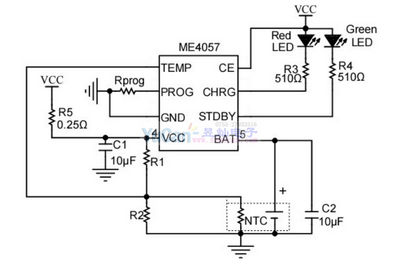

典型应用:







ME4057 产品手册/数据手册/PDF下载
ME4057.pdf" target="_blank">ME4057DSPG.PDF
ME4057.pdf" target="_blank">ME4057ASPG-N.PDF
