YB2502 ESOP8封装 4.5-80V高输入耐压 0.8-30V宽输出 最大2A电流 高效高压电压开关降压IC 适用于多串电池组 等高压转换电路
昱灿 YB2502BMD SOP-8 DC-DC高压降压 80V 2A ADJ 90%占空比 小于2V压差

主要应用领域: 电动车电源适配器,汽车点烟器适配器,独轮车
引脚兼容型号:



width=700



YB2502高输入耐压DCDC降压芯片

概述:



   YB2502单片集成带可设定输出电流开关型降压转换器,可在宽输入电压范围提供1.2安培的持续输出电流,具有优良的负载和线性调整度。最大输出电流可通过外接高精度取样电阻来设定。安全保护机制包括每周期的峰值限流、内部软启动和温度保护。YB2502需要非常少的常规外围器件。





特性:



宽输入电压:4.5V到80V

输出电压可从0.8V到30V

集成110mΩ的功率开关

最高达90.5%的能效在0.5A@Vo=5V

固定200K频率

热保护

每周期电流保护

采用8脚的SOIC8封装.

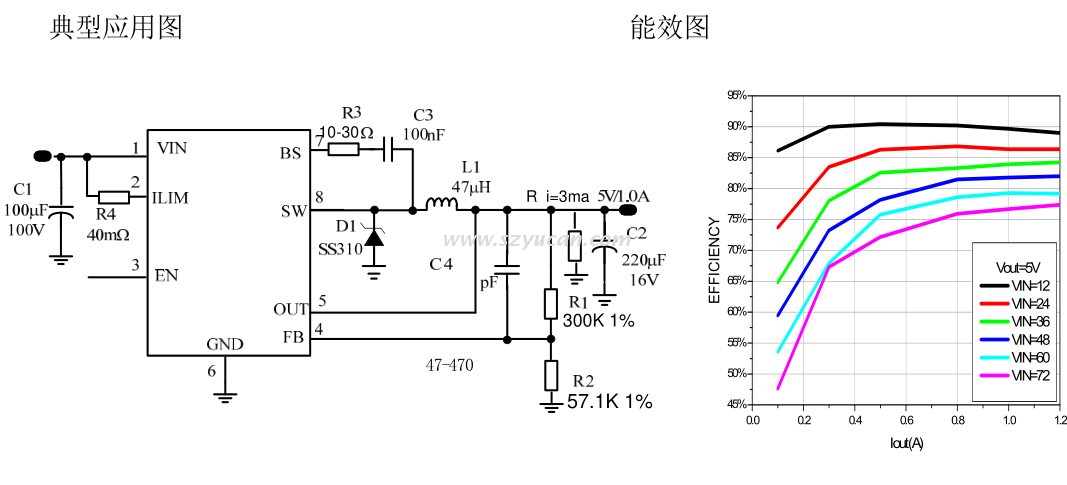

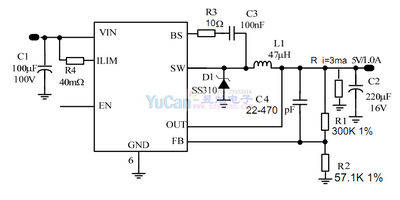

典型应用:
