YB506 单芯片实现500mA单节锂电充电和开关降压转换到1.5V 2A 锂电干电池专用芯片 具有充电双灯指示 可做同口或异口 40uA低待机功耗 小体积单芯片锂电干电池IC
YB506 DFN2x3-8 500mA充电+1.5V2A降压



YB506单节锂电池转1.5V专用充电降压复合芯片



概述:


    YB506是一款锂电池充、放电管理专用芯片,充电电流固定500mA,简化外围电路。开关1.5MHz同步降压放电,放电电流能力高至2A,效率高至95%

YB506集成充电和充满双灯指示,适合充电红灯、充满绿灯设计。同时,允许5V充电口和15V输出口短接,便于布局异口和同口应用YB506空载时自耗电电流为40uA,100mAh的电池可以四个月充电一次芯片采用2mmx3 mm DFN8封装。



特性:


集成充电和降压放电管理

符合涓流/恒流/恒压三段式充电规范

充电电流固定500mA

充电、充满双灯指示

放电电流高至2A

放电效率高至95%

空载放电电流仅40uA

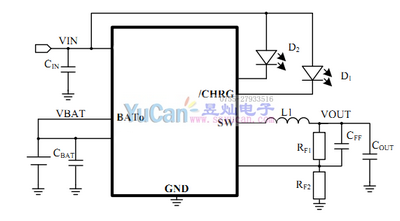

典型应用:
