SW4089 集合600mA锂电充电及正极锂电保护为一体的复合芯片 包含锂电充电充满双灯指示 电流可调 复合了正极锂保芯片可使产品结构更简单体积成本更低
SW4089 DFN3x3-10 600mA充电+单节正极锂电保护



SW4089 单节锂电池正极保护和充电集成芯片



概述:


    SW4089是一种带有双灯充电状态显示,同时带有电池反接保护和锂电池保护功能的单节锂电池充电管理芯片。充电过程包括涓流充电,恒流充电,恒压充电三个过程,充电过程显示红灯,满电显示绿灯。锂电池保护功能包括过充电保护,过放电保护,过电流保护,短路保护,锂电池反接保护功能,另带有0V电池激活功能,不需外挂MOS

封装形式:DFN3*3-10,符合“ROHS”标准



特性:


锂电池保护功能主要电性参数

过充保护电压:4.275V土50m

过充恢复电压:4.075V土25mV

过放保护电压:2.50土50mV

过放恢复电压:2.90V土75mV

过电流保护电流:2.5A

功耗:2uA



锂电池保护功能主要功能

内置低阻抗的M0sFET

高精度电压检测:

三重过电流检測保护:过放电流1,过放电流2和负载短路检测电流

电芯反接保护更安全:

过温度保护功能:

短路保护功能:



充电功能主要电性参数

输入电压:5.0V土0.5V

充电电流:50-800mA电流可设置

充电饱和电压:4.20V±1%



充电功能主要特点

具有电池反接保护功能:

600mA的可设置充电电流

无需隔离二极管实现防倒灌功能:

LED状态输出和故障状态显示

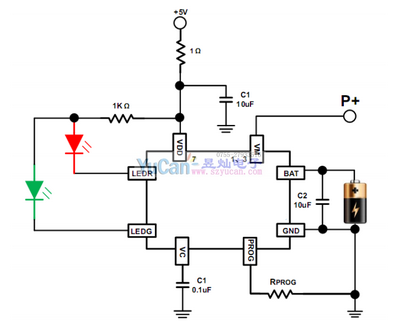

典型应用:
