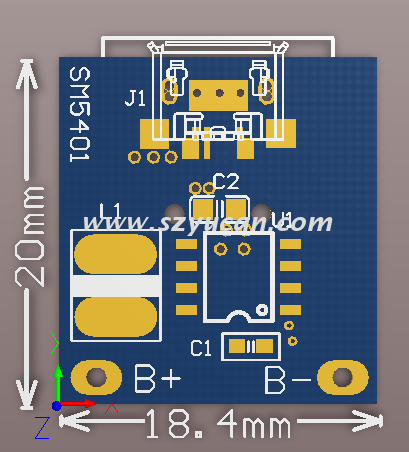

SM5401 SOP-8 集充电升压 电量指示多合一芯片 单口输入输出 充电0.8A放电5V0.8A 10uA以下的超小待机功耗 移动电源SOC 引脚兼容HT4928
昱灿-海川 SM5401 SOP-8移动电源SOC同口充放电 0.8A线性充电+0.8A开关放电 引脚完全兼容HT4928 功能替代TP4333

主要应用领域: 礼品移动电源,手电筒,带充电宝功能的礼品,
引脚兼容型号: HT4928,TP4333,MT8101,

SM5401 应用文档/数据手册/PDF下载
SM5401.PDF


width=700width=700

概述:SM5401 是一款集成锂电池充电管理,LED 指示功能,升压转换器的移动电源管理芯片,外围只需极少的元件,就可以组成功能强大的移动电源方案。SM5401 内部集成了 0.8A 的线性充电模式,支持对 0V 电池充电;具有涓流/恒流/恒压三种模式充电,恒定电压 4.20V(典型值);内置 IC 温度和输入电压智能调节充电电流;SM5401 内部采用了 PMOSFET 架构,加上防倒充电路,因此可以不需要外部检查电阻和隔离二极管。SM5401 的同步升压转换器提供 0.8A 输出电流,转换效率高至 91%。空载时,自动进入休眠状态,静态电流降至 9uA

特性:

 高度集成,极少的外围元器件

800mA 的固定线性充电电流

0.8A 同步升压转换效率高达 91%

无需 MOSFET、检测电阻器或隔离二极管

负载插入自动启动升压,负载移除自动休眠

可共用输入/输出端口,智能识别充/放电自 动再充电

/双灯充电与放电指示

过温保护

电池过充、过放保护

SOP8

 应用范围

移动电源
LED 照明系统
玩具

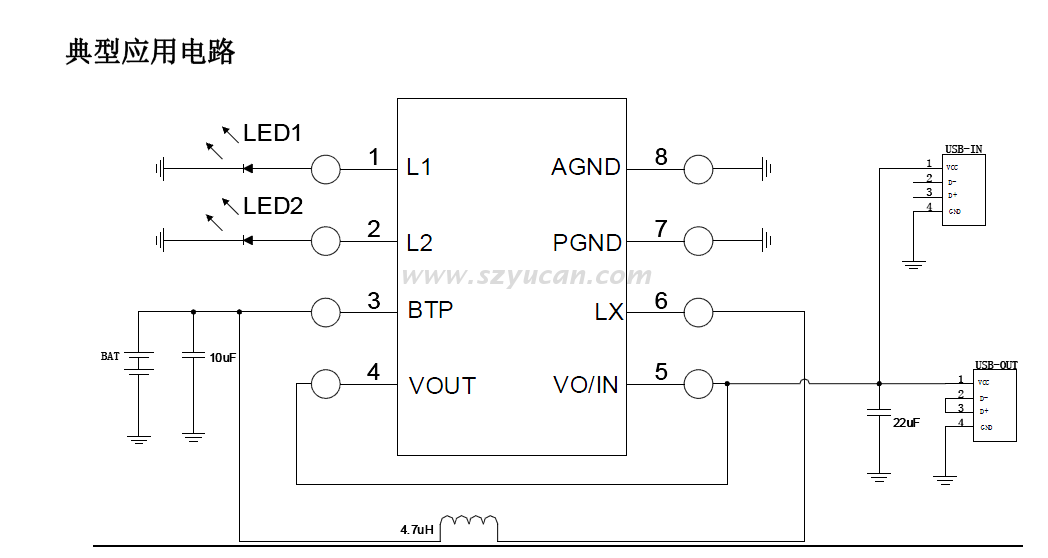

典型应用:

功能描述:

充电管理模块1.充电电流内部设定为 0.8A2.电池电压低于2.8V具有预充电功能(电流=Ich*10%)3.支持对 0V 电池充电4.三段式充电: 涓流、恒流、恒压充电5.充电电流随温度的升高而降低, 130℃的时候开始降低;

升压模块1.待机状态检测负载大于 10uA(典型值)电流 时自动启动升压,当输出负载小于 60mA 时(典型值)延迟8 秒自动进入待机模式2.同步整流升压,最高达 91%的转换效率,输出电压固定 5.1V3.输出电流超过 0.8A 后开始降电压4.输出电压大于 5.8V 后进行过压保护,当输出电压下降到 5.4V 后,自动恢复5.具有输出过流保护保护功能,通过插拔负载自动解除6.开关频率 1MHz7.放电过程如果温度达到 150 度时,则过热保护 自动关闭输出进入待机。

边充边放自动转换模块1.支持边充边放,即外部充电器同时给手机充电,也给移动电源充电2.在升压的过程中,自动侦测外部充电器是否插 入,侦测到充电器插入后,根据外部电流大小自动分配电流给移动电源、手机进行充电3.如果移除充电器,则自动启动升压

充放电指示灯1.充电时指示灯 LED1,LED2 交替闪烁,充满后指示灯 LED2 亮;2.电量足时插上手机充电过程中指示灯 LED2 亮,拔掉手机 8 秒后 LED2 指示灯熄灭。3.放电时如果电池电压低于 3.2V,则指示灯 LED2 闪烁,直到 2.95V 欠压关机;在电池电压升为3.2V前,插入负载 LED2 指示灯会闪烁 8 秒,但升压不会启动。4.LED1 不接,则为单 LED 灯模式。

单端口放电时充电器检测1.手机充电过程中,系统会在输出端产生一个周期2 秒,脉宽 4mS 的充电器检测信号;2.当没有充电器插入时,在 4mS 脉冲处,输出电压降低到 4.7V,判别外部未插入充电器。3.当充电器插入时,在 4mS 脉冲处,输出电压大于4.7V 时,判别充电器插入,系统自动进入边充边放状态。







SM5401.pdf






SM5401 产品手册/数据手册/PDF下载
SM5401.PDF




SM5401 PIN TO PIN替代型号: HT4928,TP4333更多产品资料 产品选型 报价 定货请联络业务人员
