昱灿 YB5303 SOT23-6 升压充电 5V升压充3节12.6V 外置mos充电电流0.5-5A
YB5303 主要应用产品领域: 电动工具,筋膜枪,
YB5303 引脚兼容替代型号:
概述∶

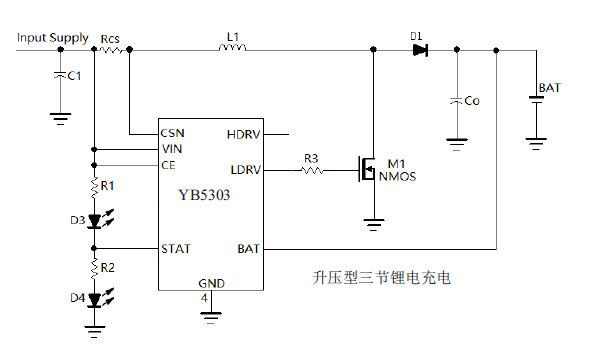

YB5303是一款工作于2.7V到6.5V的PFM升压型三节锂电池充电控制集成电路。YB5303采用恒流和准恒压模式(Quasi-CVM)对电池进行充电管理,内部集成有基准电压源,电感电流检测单元,电池电压检测电路和片外场效应晶体管驱动电路等,具有外部元件少,电路简单等优点。当接通输入电源后,YB5303进入充电状态,控制片外N沟道MOSFET导通,电感电流上升,当上升到外部电流检测电阻设置的上限时,片外N沟道 MOSFET截止,电感电流下降,电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时,片外N沟道MOSFET再次导通,如此循环。当BAT管脚电压第一次达到内部设置的12.6V(典型值时,YB5303进入准恒压充电模式,以较小电流对电池充电。只有当BAT管脚电压第二次达到12.6V时,充电过程才结束,片外N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时,YB5303再次进入充电状态。 YB303最高工作频率可达1MHz,工作温度范围从-40℃到+85℃。当电池电压低于输入电压或电池短路时,YB5303在片外N沟道MOSFET和P沟道MOSFET的共同作用下,用较小电流继续对电池充电,对电池起到保护作用。其他功能包括芯片使能输入,状态指示输出端等。 YB5303采用8管脚的SOP8封装。
特点∶
● 输入电压范围∶ 2.7V 到6.5V
● 工作电流∶ 280微安@VIN=SV
● 电感电流检测
● 高达1MHz开关频率
● 准恒压充电模式补偿电池内阻和电池连接线
电阻产生的电压损失
● 自动再充电功能
● 高达35W输出功率
●当电池电压低于输入电压或者电池短路时,以较小电流充电。
● 输入电源的自适应功能
● 芯片使能输入端
● 电池端过压保护
● 状态指示输出
● 工作温度范围∶ -40℃到85℃
● 8管脚SOP8封装
● 产品无铅,满足rohs指令要求,不含卤素应用∶
● 三节锂电池充电控制● 按摩机,筋膜枪等● 音响● 独立充电器
