SM5202系列 12V输入耐压及输入具OVP/NTC/CE功能及输出电池端反接保护的1.2A高品质线性锂电充电芯片,多种封装方式ESOP8/MSOP8/DFN2x2等,引脚兼容TP4056.
昱灿-海川 SM5202DFN DFN2x2-8 线性锂电充电
昱灿-海川 SM5202EM
昱灿-海川 SM5202 SOP-8 耐压12V高品质1A线性


主要应用领域: 单节锂电池充电,
引脚兼容型号: TP4056,AP5056,ME4057,

SM5202DFN.PDF
SM5202EM.PDF
SM5202.PDF


width=700width=700

SM5202

 概述:

SM522 是一款完整的采用恒定电流/恒定电压的单节锂电池线性充电器,并带有锂电池正负极反接保护功能,可以保护芯片和用户安全。由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V,而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/1 时,SM522 将自动终止充电循环



当输入电压(交流适配器或 USB 电源)被拿掉时,SM522 自动进入一个低电流状态,将电池漏电流降至 2μA 以下。也可将 SM522 置于停机模式,从而将供电电流降至 45uA。SM522 的其它特点包括充电电流监控器、欠压闭锁、过压保户、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

特性:

l 锂电池正负极反接保护

l 高达 1A 的可编程充电电流

l 无需 MOSFET、检测电阻器或隔离二极管

l 恒定电流/恒定电压操作,并具有可在无过热 危险的情况下实现充电速率最大化的热调节能

l 直接从 USB 端口给单节锂离子电池充电

l 精度达到±1%的 4.2V 预设充电电压

l 用于电池电量检测的充电电流监控器输出

l 自动再充电

l 充电输入电压过压保护

l 2.9V 涓流充电

l 软启动限制了浪涌电流

l C/10 充电终止;

l ESOP8/EMSOP8/DFN2X2-8L

应用范围:

l 移动电话、PDA、MP3 播放器

l 充电座

l 蓝牙应用

 l 其他手持设备

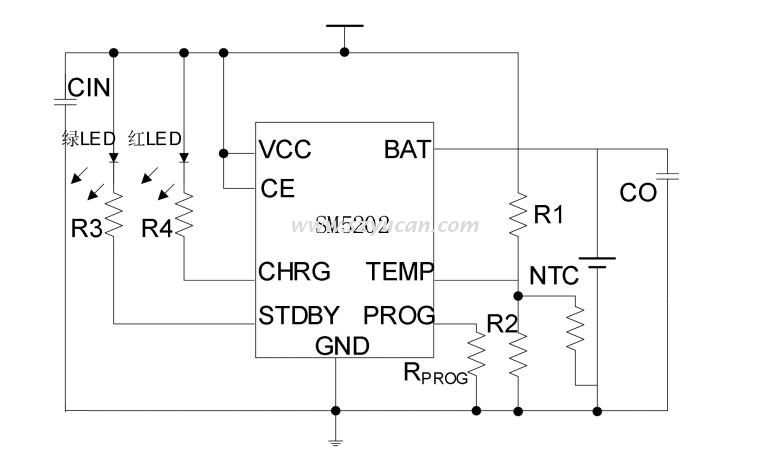

典型应用:

功能描述

SM5202 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。它能够提供高达 1A 的充电电流(借助一个热设计良好的 PCB 布局)和±1%精度的浮充电压。

SM5202 集成了一个内部 P 沟道功率 MOSFET 及热调节电路,无需隔离二极管或外部电流检测电阻。因此,基本充电器电路仅需两个外部元件。不仅如此,SM5202 还可以接 USB 电源工作。



正常充电循环当 VCC 引脚电压升至 UVLO 门限电平以上且在PROG 引脚与地之间连接了一个精度为 1%的设定电阻或当一个电池与充电器输出端相连时,一个充电循环开始。如果 BAT 引脚电平低于 2.9V,则充电器进入涓流充电模式。在该模式中,SM5202 提供约 1/10 的设定充电电流,以便将电池电压提升到一个安全的电平,从而实现满电流充电。当 BAT 引脚电压升至 2.9V 以上时,充电器进入恒流模式,此时向电池提供恒定的充电电流。当 BAT 引脚电压达到最终浮充电压(4.2V)时,SM5202 进入恒压充电模式,且充电电流开始减小。当充电电流降至设定值的 1/10,充电循环结束。

充电电流设定充电电流是采用一个连接在 PROG 引脚与地之间的电阻来设定的。电池充电电流是 PROG 引脚输出电流的 1200 倍。



充电终止当充电电流在达到最终浮充电压后降至设定值的1/10 时,充电循环被终止。该条件是通过采用一个内部滤波比较器对 PROG 引脚进行监控来检测的。当 PROG 引脚电压降至 100mV 以下的时间超过tTERM(一般为 1.8ms)时,充电被终止。充电电流被关断,SM5202 进入待机模式,此时输入电源电流降至 45uA。(注:C/10 终止在涓流充电和热限制模式中失效)。充电时,BAT 引脚上的瞬变负载会使 PROG 引脚电压在 DC 充电电流降至设定值的 1/10 之间短暂地降至 100mV 以下。终止比较器上的 1.8ms 滤波时间(tTERM)确保这种性质的瞬变负载不会导致充电循环过早终止。一旦平均充电电流降至设定值的 1/10以下,SM5202 即终止充电循环并停止通过 BAT 引脚提供任何电流。在这种状态下,BAT 引脚上的所有负载都必须由电池来供电。在待机模式中,SM5202 对 BAT 引脚电压进行连续监控。如果该引脚电压降到 4.05V 的再充电电压门限(VRECHRG)以下,则另一个充电循环开始并再次向电池供应电流。当在待机模式中进行充电循环的手动再启动时,必须先断开输入电压然后再重新接入输入电压,或者通过控制 PROG 引脚来关断充电器然后再启动。

充电状态指示

SM5202 集成两个开漏输出的状态指示引脚 CHRG和 STDBY。当 SM5202 处于充电状态时,CHRG 输出下拉,其它状态 CHRG 输出高阻态。充电完成时,STDBY 输出下拉。当电池温度异常时,CHRG 和STDBY 都输出高阻态。将 TEMP 引脚接地可以关闭电池温度监测功能。如果 BAT 引脚接一个 10μF 电容并且电池不连接,绿色 LED 与红色 LED 将以 1-4s 的周期闪烁。

电池反接保护 SM5202 内部集成了电池反接保护电路,可有效防 止在装配或应用中电池反接导致的芯片损坏。当 BAT 引脚电压低于 GND 电压 70mV,判断为电池反 接,关闭内部充电回路;当 BAT 引脚电压回升至低 于 GND 电压 30mV,判断为电池正常接入,此时如 果 BAT 引脚电压低于涓流充电阈值,则进入涓流充 电状态,如果 BAT 引脚电压大于涓流充电阈值,则 进入恒流充电状态。

热限制 如果芯片温度升高到预设值 145℃,内部热反馈环 路将减小充电电流。该功能可防止 SM5202 过热, 并允许用户提高给定电路板功率处理能力的上限 而没有损坏 SM5202 的风险。在保证充电器将在最 坏情况下自动减小电流的前提下,可根据典型(而 不是最坏情况)环境温度来设定充电电流。

 欠压闭锁(UVLO)

 一个内部欠压闭锁电路对输入电压进行监控,并在 VCC 升至欠压闭锁门限以上之前使充电器保持在 停机模式。UVLO 电路将使充电器保持在停机模式。 如果 UVLO 比较器发生跳变,则在 VCC 升至比电池 电压高 100mV 之前充电器将不会退出停机模式。 自动再充电 一旦充电循环被终止, SM5202 立即采用一个具 有 1.8ms 滤波时间的比较器来对 BAT 引脚上的电压 进行连续监控。当电池电压降至 4.05V(大致对应 于电池容量的 80%至 90%)以下时,充电循环重新 开始。这确保了电池被维持在(或接近)一个满充 电状态,并免除了进行周期性充电循环启动的需要。 在再充电循环过程中,CHRG 引脚输出进入一个强 下拉状态。

 稳定性考虑 只要电池与充电器的输出端相连,恒定电压模式反 馈环路就能够在未采用一个外部电容的情况下保 持稳定。在没有接电池时,为了减小纹波电压,建 议采用一个输出电容。当采用大数值的低 ESR 陶瓷 电容时,建议增加一个与电容串联的 1Ω电阻。如 果使用钽电容,则不需要串联电阻。 在恒定电流模式中,位于反馈环路中的是 PROG 引 脚,而不是电池。恒定电流模式的稳定性受 PROG 引脚阻抗的影响。当 PROG 引脚上没有附加电容, RPROG选择高达 20k 时充电器可以稳定。然而 PROG 节点的额外电容会减小设定电阻的最大容许阻值。 PROG 引脚上的极点频率应保持在 100kHz 以上。

用户更感兴趣的是充电电流而不是瞬态电流。例如, 如果一个运行在低电流模式的开关电源与电池并 联,则从 BAT 引脚流出的平均电流通常比瞬态电流 脉冲更加重要。在这种场合,可在 PROG 引脚上采 用一个简单的 RC 滤波器来测量平均的电池电流 (



功耗考虑芯片结温依赖于环境温度、PCB 布局、负载和封装类型等多种因素。功耗与芯片结温可根据以下公式计算:PD=RDS(ON)×IOUT2根据 PD 结温可由以下公式求得:TJ=PD×θJA + TA其中:TJ是芯片结温,TA是环境温度,θJA 是封装热阻

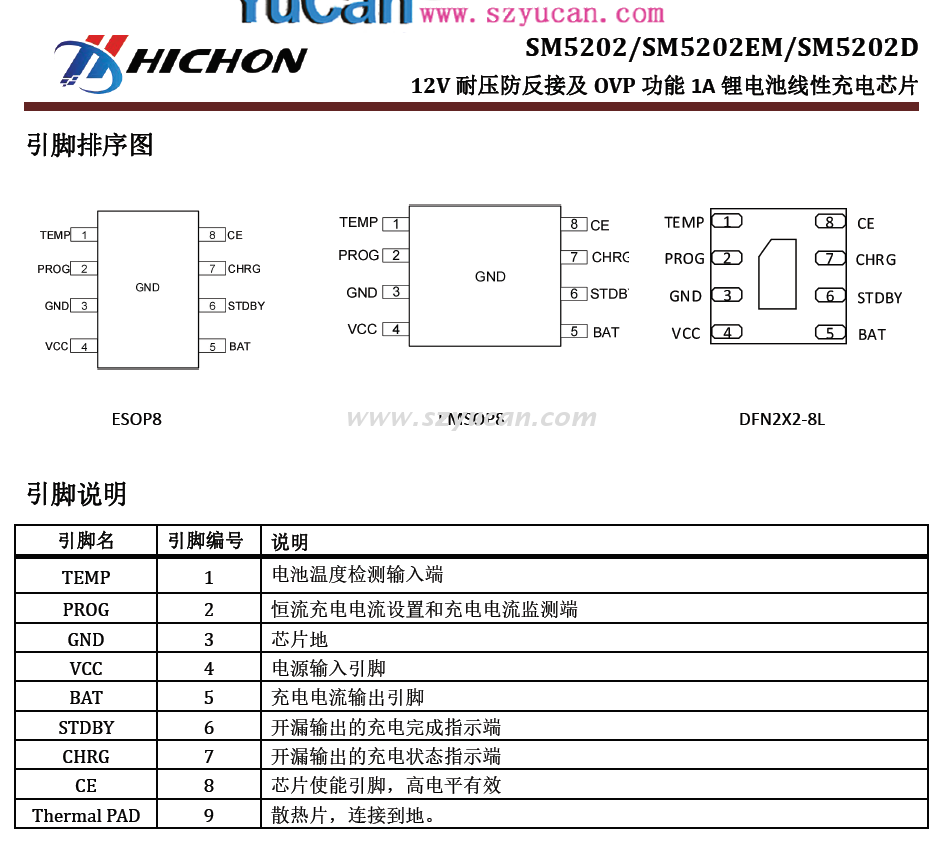

引脚说明

引脚名

引脚编号

说明

TEMP

1

电池温度检测输入端

PROG

2

恒流充电电流设置和充电电流监测端

GND

3

芯片地

VCC

4

电源输入引脚

BAT

5

充电电流输出引脚

STDBY

6

开漏输出的充电完成指示端

CHRG

7

开漏输出的充电状态指示端

CE

8

芯片使能引脚,高电平有效

Thermal PAD

9

散热片,连接到地。



最大额定值(1)  工作范围

VCC ...........................................-0.3V~12V VCC .............................................2.5V~9V

BAT................................... ..-4.5V~9V CHRG STDBY.....................................-0.3V~12V 工作温度(TJ) ...........................-40℃~+85℃ 存储温度(TSTG) ...........................--40℃~+125℃

(1) IC 的工作范围超出最大额定值时,器件可能会有所损坏;IC 实际工作在最大额定值下或者其它任何的超过推荐操作条件下都是不建议的;IC 持续工作在最大额定条件下可能会影响器件的可靠性。最大额定值只是耐压的额定值

PROG...................................-0.3V~VCC+0.3V







HICHON Proprietary Information. Patent Protected.



电路内部结构图











电气特性参数

(无特别说明,VIN=5V, TA=25℃)

参数

符号

条件

最小值

典型值

最大值

单位

输入电压范围

VCC



4.0

5

9.0

V

输入电压过压保护阈值

VOVP





7.5



V

输入电压电流



IQ

充电模式,RPROG=1.2k



150

500

μA

待机模式(充电终止)



45

100

μA

停机模式(RPROG 未连接, VCC <

VBAT, or VCC < VUV)



45

100

μA

稳定输出(浮充)电压

VFLOAT

0℃≤TA≤85℃, IBAT = 40mA

4.158

4.200

4.242

V

BAT 引脚电流





IBAT

RPROG = 2.4k, 电流模式

400

500

550

mA

RPROG = 1.2k, 电流模式

950

1000

1050

mA

待机模式, VBAT = 4.2V

0

-2.5

-6

μA

停机模式,(RPROG 未连接)



±1

±2

μA

睡眠模式, VCC = 0V



-1

-2

μA

涓流充电电流

ITRIKL

VBAT < VTRIKL, RPROG = 1.2k

110

120

130

mA

涓流充电阈值电压

VTRIKL

RPROG = 1.2k, VBAT 上升

2.7

2.9

3.0

V

涓流充电迟滞电压

VTRHYS

RPROG = 1.2k

60

80

100

mV

VCC 欠压闭锁阈值电压

VUV

VCC 从低到高

3.7

3.95

4.1

V

VCC 欠压闭锁迟滞电压

VUVHYS



150

200

300

mV

VCC-VBAT 闭锁门限电压

VASD

VCC 从低到高

60

100

140

mV



VCC 从高到低

5

30

50

mV

电池反接保护电压

VREV

VBAT 从高到低, VBAT-VGND



-70



mV

电池反接保护迟滞电压

VREVHYS

VBAT 从低到高, VBAT-VGND



-30



mV

C/10 终止电流门限

ITERM

RPROG = 2.4k

50

60

70

mA



RPROG = 1.2k

110

120

130

mA

PROG 引脚电压

VPROG

RPROG = 1.2k, 电流模式

0.9

1.0

1.1

V

CHRG 引脚输出低电压

VCHRG

ICHRG = 5mA



0.3

0.6

V

STDBY 引脚输出低电压

VCHRG

ISTDBY = 5mA



0.3

0.6

V

再充电电池门限电压

∆VRECHRG

VFLOAT - VRECHRG

100

150

200

mV

限定温度模式中的结温

TLIM





145



℃

功率 FET 导通电阻

RON





440



mΩ

软启动时间

tSS

IBAT = 0 to IBAT =1000V/RPROG



20



μs

再充电比较器滤波时间

tRECHARGE

VBAT 高至低

0.8

1.8

4.0

ms

终止比较器滤波时间

tTERM

IBAT 降至 ICHG/10

0.8

1.8

4.0

ms

PROG 引脚上拉电流

IPROG





1.0



μA

TEMP 引脚高端翻转电压

VTEMP-H





80

82

%VCC

TEMP 引脚低端翻转电压

VTEMP-L



43

45



%VCC

EN 引脚输入高电平阈值

VENH



1.2





V

EN 脚输入低电平阈值

VENL







0.6

V
