SM5402系列 SM5402是一款集成1A线性锂电池充电和1A同步升压的多合一移动电源芯片,另集成双灯指示 电池过充 过放保护 过温保护等功能 可实现同口输入输出及输出自动休眠.
昱灿-海川 SM5402 SOP-8 移动电源SOC

主要应用领域: 手电筒,礼品,充电宝,移动电源
引脚兼容型号: TP4333,HT4928



width=700

概述:

SM5402 是一款集成锂电池充电管理,LED 示功能,升压转换器的移动电源管理芯片,外围 只需极少的元件,就可以组成功能强大的移动电 源方案。 SM5402 内部集成了 1A 的线性充电模式,支 持对 0V 电池充电;具有涓流/恒流/恒压三种模式 充电,恒定电压 4.20V(典型值);内置 IC 温度 和输入电压智能调节充电电流;SM5402 内部采用 PMOSFET 架构,加上防倒充电路,因此可以不 需要外部检查电阻和隔离二极管。 SM5402 的同步升压转换器提供 1A 输出电 流,转换效率高至 91%。空载时,自动进入休眠 状态,静态电流降至 9uA

特性:

高度集成,极少的外围元器件

1A 的固定线性充电电流

1A 同步升压转换效率高达 91%

无需 MOSFET、检测电阻器或隔离二极管

负载插入自动启动升压,负载移除自动休眠

可共用输入/输出端口,智能识别充/放电自 动再充电

/双灯充电与放电指示

过温保护

电池过充、过放保护

ESOP8

应用范围:

⚫ 移动电源

⚫ LED 照明系统

⚫ 玩具

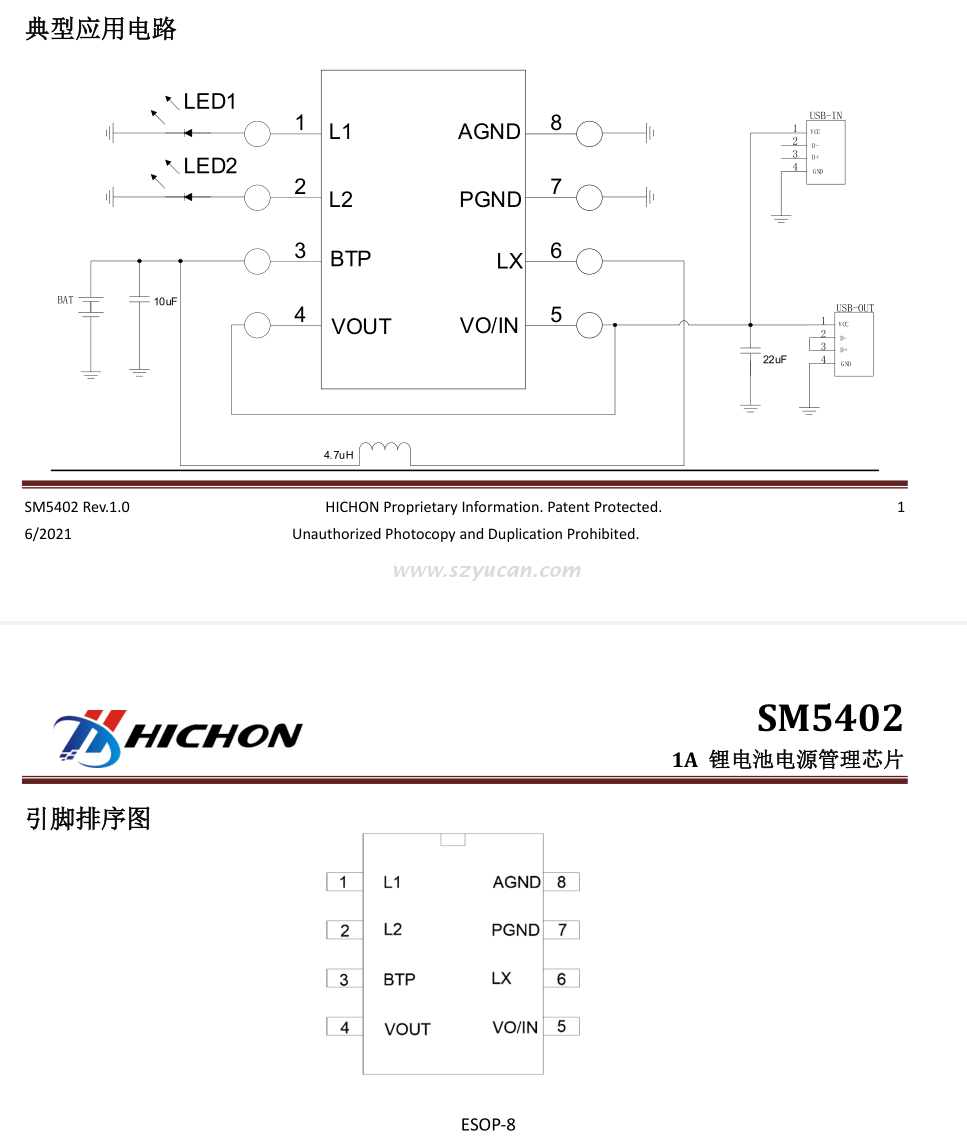

典型应用:

功能描述

功能及参数

充电管理模块 1.充电电流内部设定为 1A 2.电池电压低于 2.8V 具有预充电功能(电流 =Ich*10%) 3.支持对 0V 电池充电 4.三段式充电: 涓流、恒流、恒压充电 5.充电电流随温度的升高而降低, 130℃的时候开 始降低;

升压模块 1.待机状态检测负载大于 10uA(典型值)电流 时自 动启动升压,当输出负载小于 60mA 时(典型值)延迟 8 秒自动进入待机模式 2.同步整流升压,最高达 91%的转换效率,输出电压 固定 5.1V 3.输出电流超过 1A 后开始降电压 4.输出电压大于 5.8V 后进行过压保护,当输出电压 下降到 5.4V 后,自动恢复 5.具有输出过流保护保护功能,通过插拔负载自动 解除 6.开关频率 1MHz 7.放电过程如果温度达到 150 度时,则过热保护 自 动关闭输出进入待机。

边充边放自动转换模块 1.支持边充边放,即外部充电器同时给手机充电, 也给移动电源充电 2.在升压的过程中,自动侦测外部充电器是否插 入, 侦测到充电器插入后,根据外部电流大小自动分配 电流给移动电源、手机进行充电 3.如果移除充电器,则自动启动升压

充放电指示灯 1.充电时指示灯 LED1,LED2 交替闪烁,充满后指示 灯 LED2 亮; 2.电量足时插上手机充电过程中指示灯 LED2 亮,拔 掉手机 8 秒后 LED2 指示灯熄灭。 3.放电时如果电池电压低于 3.2V,则指示灯 LED2 闪 烁,直到 2.95V 欠压关机;在电池电压升为3.2V前, 插入负载 LED2 指示灯会闪烁 8 秒,但升压不会启 动。 4.LED1 不接,则为单 LED 灯模式。

单端口放电时充电器检测 1.手机充电过程中,系统会在输出端产生一个周期 2 秒,脉宽 4mS 的充电器检测信号; 2.当没有充电器插入时,在 4mS 脉冲处,输出电压 降低到 4.7V,判别外部未插入充电器。 3.当充电器插入时,在 4mS 脉冲处,输出电压大于 4.7V 时,判别充电器插入,系统自动进入边充边放 状态。
